焊接机器人的核心组成部件有哪些？各部件在焊接过程中发挥什么作用？​

 焊接机器人是集机械、电子、控制、传感等技术于一体的自动化装备，其核心组成部件围绕 “准确定位、稳定焊接、智能控制” 三大目标设计，各部件在焊接过程中协同工作，确保焊接质量与效率。以下是核心组成部件及各自作用：

一、机械本体：实现焊接作业的 “运动载体”

机械本体是焊接机器人的物理执行机构，负责带动焊枪或焊接工具到达位置并完成焊接动作，核心包括：

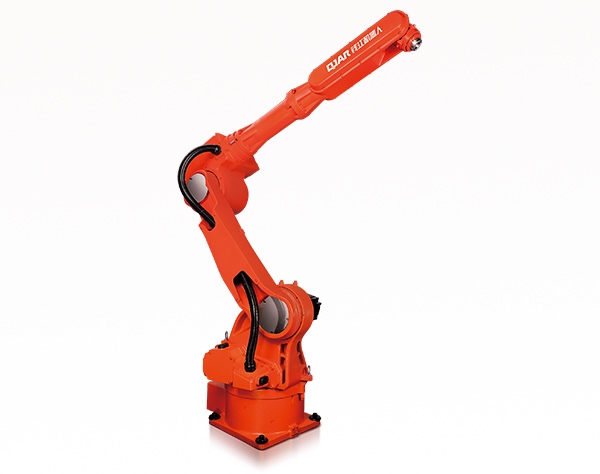

机器人手臂（多轴机械臂）

结构：通常由 3-6 个旋转关节（轴）组成（如 6 轴机器人，涵盖腰转、肩转、肘转、腕转等自由度），每个关节由伺服电机驱动，可实现三维空间内的准确运动。

作用：根据预设程序或实时传感信号，带动焊枪完成焊接路径的轨迹运动（如直线、圆弧、折线等），确保焊枪始终对准焊缝位置；同时可调整焊枪姿态（如倾斜角度、高度），适应不同焊接坡口（如 V 型、U 型坡口）的需求。

关键指标：重复定位精度（通常≤±0.05mm）、负载（需匹配焊枪及电缆重量）、工作半径（覆盖焊接工件范围）。

末端执行器（焊枪 / 焊接工具）

类型：根据焊接工艺不同，分为电弧焊枪（如熔化极气体保护焊枪、钨极氩弧焊枪）、电阻焊电极、激光焊喷嘴等。

作用：直接与工件接触并执行焊接操作 —— 电弧焊枪产生电弧熔化焊丝与母材，形成熔池；电阻焊电极通过施加压力与电流，使工件接触处熔化焊接；激光焊喷嘴聚焦激光束，实现高能密度焊接。

特殊设计：焊枪需集成送丝机构（熔化极焊接）、保护气通道（如 CO₂、氩气，防止熔池氧化），部分焊枪还内置冷却水管（避免高温损坏枪体）。

二、驱动系统：为机械运动提供 “动力与精度控制”

驱动系统是机械本体的 “动力源”，通过控制电机运动实现机器人的准确位移，包括：

伺服电机

类型：多采用交流伺服电机（如永磁同步电机），具有响应速度快、调速范围宽、输出扭矩稳定的特点。

作用：每个关节配备一台伺服电机，接收控制系统的指令信号，驱动关节旋转或伸缩，实现机械臂的位置、速度、加速度控制；焊接过程中，电机需实时调整转速，确保焊枪按预设速度移动（如电弧焊的焊接速度通常为 5-50mm/s），避免速度波动导致焊缝宽窄不均。

减速器

类型：常用谐波减速器、RV 减速器，具有高传动比、低回程间隙的特点。

作用：降低伺服电机的输出转速，同时放大扭矩（机械臂关节需要大扭矩驱动，但电机高速低扭矩）；通过高精度传动，确保电机的旋转运动准确传递到关节，减少运动误差（回程间隙通常≤1 弧分），保障焊枪定位精度。

驱动控制器

作用：接收上层控制系统的运动指令，将其转化为伺服电机的控制信号（如脉冲信号、模拟量信号），同时实时采集电机编码器的反馈信号，通过 PID 算法实现 “指令位置 - 实际位置” 的闭环控制，确保机械臂运动稳定（无超调、无震荡）。

三、控制系统：焊接机器人的 “大脑”，统筹协调全流程

控制系统负责规划焊接路径、调节焊接参数、处理传感信号，是确保焊接质量的核心，包括：

主控制器（PLC / 工业计算机）

作用：存储并运行焊接机器人的工作程序，根据程序指令协调各部件动作 —— 如控制机械臂运动轨迹、触发焊接启动信号、调节送丝速度与焊接电流等；同时具备逻辑判断能力，可处理异常情况（如焊丝用尽时自动停机、报警）。

编程方式：支持示教编程（通过示教器手动引导机器人记录路径）、离线编程（在计算机软件中规划路径，再导入控制器），适应复杂工件的焊接需求。

焊接参数调节器

作用：针对不同焊接工艺（如 MIG 焊、TIG 焊），准确控制核心焊接参数 —— 包括焊接电流（50-500A）、电压（15-40V）、送丝速度（1-10m/min）、保护气流量（5-30L/min）等；焊接过程中，可根据焊缝位置变化（如坡口宽度变化）实时微调参数，确保熔深、熔宽稳定。

人机交互界面（示教器 / 操作面板）

作用：供操作人员进行程序编写、参数设置、状态监控 —— 通过触摸屏或按键输入指令，实时显示机器人位置、焊接参数、故障信息（如 “电机过载”“保护气不足”）；部分示教器支持三维图形模拟，提前预览焊接路径，减少现场调试时间。

四、传感系统：实现 “实时感知与自适应调节”

传感系统相当于机器人的 “眼睛与触觉”，能检测焊接过程中的偏差与异常，反馈给控制系统进行修正，核心包括：

电弧传感器（适用于电弧焊）

原理：通过检测电弧电压或电流的变化，间接判断焊枪与工件的距离（电弧长度）及焊缝位置偏差。

作用：焊接过程中，若工件存在变形或装配误差（如焊缝偏移），电弧电压会随之变化（如距离变远，电压升高），传感器将信号反馈给控制器，控制器实时调整机械臂位置，确保焊枪始终对准焊缝中间，避免焊偏。

视觉传感器（3D 视觉 / 激光轮廓传感器）

原理：通过摄像头或激光扫描，获取工件表面的三维轮廓图像，识别焊缝位置、坡口形状、间隙大小等。

作用：用于复杂焊缝（如曲线焊缝、搭接焊缝）的定位，尤其适用于批量生产中工件装配不一致的场景 —— 焊接前扫描工件，自动识别焊缝起点与路径，生成自适应焊接程序；焊接中实时监测熔池形态（如宽度、温度），反馈调节焊接参数，防止烧穿或未熔合。

力传感器（适用于接触式焊接）

原理：安装在机械臂末端，检测焊枪与工件接触时的压力（如电阻焊的电极压力）。

作用：确保焊接压力稳定 —— 如电阻焊中，压力过小会导致接触电阻过大，易产生飞溅；压力过大则会使工件变形，传感器将压力信号反馈给控制器，实时调节机械臂输出力，保证压力在设定范围内（通常 500-5000N）。

五、辅助系统：保障焊接过程 “稳定、安全”

辅助系统虽非核心运动部件，但对焊接效率与安全性至关重要：

送丝系统（熔化极焊接专用）

组成：送丝电机、送丝轮、焊丝盘、导丝管。

作用：将焊丝从焊丝盘匀速送至焊枪喷嘴，送丝速度需与焊接电流、焊接速度匹配（如大电流焊接时需提高送丝速度，避免焊丝熔断）；送丝稳定性直接影响焊缝成形（送丝不均匀会导致焊缝出现气孔、咬边）。

保护气供应系统

组成：气瓶、减压阀、流量计、气管。

作用：向焊接区域输送保护气体（如氩气、CO₂+ 氩气混合气），隔绝空气（氧气、氮气）与熔池接触，防止焊缝产生气孔、氧化夹杂（如不锈钢焊接用纯氩气保护，避免铬元素氧化）。

安全防护系统

组成：急停按钮、防护围栏、碰撞传感器、过载保护器。

作用：保障人机安全 —— 急停按钮可在紧急情况下切断所有动力；防护围栏防止人员误入焊接区域；碰撞传感器检测到机械臂与工件 / 障碍物碰撞时，立即停止运动；过载保护器防止电机、减速器因负载过大损坏。

总结：各部件的协同逻辑

焊接机器人的工作流程本质是 “感知 - 决策 - 执行” 的闭环：

传感系统检测工件位置、焊缝状态，将信息传递给控制系统；

控制系统根据感知信息规划路径、调节焊接参数，向驱动系统发送指令；

驱动系统驱动机械本体运动，带动末端执行器（焊枪）完成焊接动作；

辅助系统同步提供焊丝、保护气等资源，保障焊接过程连续稳定。

这种协同机制使焊接机器人能适应高重复性、高精度、高危险性的焊接场景（如汽车底盘焊接、压力容器焊接），既提升了焊接质量一致性，又降低了人工劳动强度。
