焊接机器人的运动控制系统是如何保障焊接轨迹准确性的？​

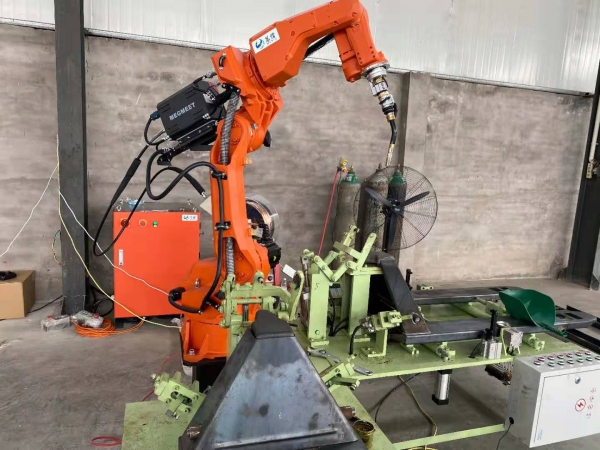

焊接机器人的运动控制系统保障焊接轨迹准确性，核心是通过 “准确指令生成 - 实时动态感知 - 闭环误差修正” 的全流程控制逻辑，结合硬件精度支撑与软件算法优化，抵消焊接过程中的外部干扰（如工件偏差、热变形）和系统误差（如机械间隙、负载变化），具体可从以下 5 个关键环节展开：

一、高精度硬件：轨迹控制的 “物理基础”

运动控制系统的硬件精度直接决定轨迹误差的 “下限”，核心部件通过结构设计与工艺优化，从源头减少误差产生：

高刚性机械结构

机器人本体（如关节臂、导轨）采用高强度合金材料（如铝合金、铸钢），并通过一体化铸造、加工工艺减少机械形变 —— 例如关节处的谐波减速器 / RV 减速器，传动间隙可控制在 0.1 角分以内（远低于普通减速器的 1 角分），避免因传动间隙导致的 “轨迹滞后”（如指令要求移动 10mm，实际因间隙只移动 9.95mm）；同时，机身刚性提升能抵抗焊接过程中的振动（如电弧冲击、工件碰撞），防止轨迹偏移。

高精度驱动与检测组件

驱动单元：采用伺服电机（如永磁同步伺服电机），搭配高分辨率编码器，能实时反馈电机转子的位置、转速，确保电机按指令准确输出转速与扭矩，避免 “过冲”（指令停止时电机因惯性多转）或 “丢步”（指令移动多步，电机实际少转）；

位置检测：部分系统还会加装外部位置传感器（如激光位移传感器、视觉相机），直接检测焊枪末端或工件的实际位置，而非依赖电机编码器的 “间接反馈”，进一步消除机械传动环节的误差。

二、运动规划算法：轨迹控制的 “指令大脑”

运动控制系统通过软件算法将 “焊接路径” 转化为机器人可执行的 “连续运动指令”，确保轨迹平滑、无偏差：

路径插值计算

操作人员或离线编程系统（Offline Programming, OLP）会先设定焊接路径的 “关键点位”（如起弧点、收弧点、拐点），运动控制器则通过插值算法（如线性插值、圆弧插值、样条插值）生成点位之间的连续轨迹：

例如焊接一条圆弧焊缝时，只需设定圆弧的起点、终点、圆心，控制器会自动计算出圆弧上无数个 “中间点”，并控制各关节协同运动，使焊枪末端沿圆弧平滑移动，避免因点位间隔过大导致的 “折线式轨迹”；

对于复杂曲线（如不规则焊缝），会采用样条插值（如 B 样条、NURBS 曲线），通过拟合算法让轨迹更贴合理论路径，误差可控制在 0.1mm 以内。

关节协同控制

焊接机器人多为 6 轴或更多轴的关节型结构，各关节的运动需严格协同才能保证焊枪末端的轨迹准确 —— 控制器通过运动学正逆解算法，将焊枪末端的 “笛卡尔坐标运动”（如 X/Y/Z 轴平移、姿态旋转）转化为各关节的 “角度运动”，并实时计算各关节的速度、加速度，避免某一关节运动过快或过慢导致的轨迹偏移（如某关节延迟转动，会使焊枪末端偏离预设路径）。

三、实时闭环控制：轨迹控制的 “动态修正”

焊接过程中，外部干扰（如工件装夹偏差、焊接热变形）和系统漂移（如电机发热导致的参数变化）会导致实际轨迹偏离指令轨迹，闭环控制通过 “实时检测 - 误差对比 - 指令调整” 的循环，动态修正偏差：

位置闭环控制

这是基础的闭环逻辑：编码器（或外部传感器）实时检测焊枪末端的实际位置，与控制器中的 “指令位置” 进行对比，若存在偏差（如指令位置 X=100mm，实际 X=99.95mm），控制器会立即调整伺服电机的输出（如增加电机扭矩，让关节多转一个微小角度），将偏差补偿至允许范围（通常≤0.05mm），整个过程响应时间可达到毫秒级（如 1-5ms），确保轨迹 “实时跟准”。

力 / 力矩闭环控制（针对特殊场景）

对于需要保持恒定焊接压力的场景（如角焊缝、搭接焊缝），系统会加装力传感器（如六维力传感器），实时检测焊枪与工件之间的接触力：若因工件变形导致焊枪压力过大（偏离预设压力），控制器会调整 Z 轴高度（如抬高焊枪 0.1mm），既保证焊接质量，又避免因压力异常导致的轨迹偏移（如压力过大可能推动焊枪偏离路径）。

四、工件定位与补偿：抵消 “源头偏差”

若工件装夹位置与编程时的 “理论位置” 存在偏差（如装夹错位、工件尺寸公差），即使机器人自身精度再高，轨迹也会偏离焊缝 —— 系统通过以下方式抵消这类 “源头偏差”：

离线标定与在线检测

离线标定：编程前通过工装夹具定位（如定位销、基准块），将工件固定在与机器人坐标系对应的 “基准位置”，确保工件位置与编程时的虚拟模型一致；

在线检测：部分系统搭载视觉传感器（如 2D/3D 相机），焊接前先拍摄工件图像，通过图像识别算法（如边缘检测、特征匹配）确定工件的实际位置与姿态，计算出 “实际位置与理论位置的偏差值”（如 X 方向偏差 0.5mm、旋转偏差 1°），并将偏差数据反馈给控制器，控制器自动调整焊接轨迹，实现 “轨迹随工件位置动态偏移”，确保焊枪始终对准焊缝。

热变形补偿

焊接过程中，工件因高温会产生热变形（如薄板焊接后弯曲、厚板焊接后收缩），导致焊缝位置实时变化 —— 系统会通过温度传感器检测工件温度场，结合预设的 “热变形模型”（如基于材料热膨胀系数的数学模型），预测变形量并提前调整轨迹（如预测工件会向 X 正方向变形 0.3mm，控制器则将轨迹向 X 负方向偏移 0.3mm），避免因变形导致的轨迹偏离。

五、系统参数优化：减少 “隐性误差”

运动控制系统还通过参数校准与优化，消除长期使用或环境变化导致的隐性误差：

机械参数校准

机器人使用一段时间后，关节间隙、减速器磨损、电机参数可能发生变化，系统会定期进行参数校准（如使用激光跟踪仪检测机器人末端位置，对比理论位置与实际位置的偏差），并自动修正控制器中的 “机械参数模型”（如更新关节传动比、间隙补偿值），确保模型与实际机械状态一致，减少因参数失配导致的轨迹误差。

环境适应性调整

温度、湿度等环境因素也可能影响轨迹精度（如低温导致机械部件收缩、高温导致电机绝缘性能下降），系统会通过环境传感器实时监测环境参数，并调整伺服电机的 PID 参数（比例 - 积分 - 微分控制参数）。

综上，焊接机器人的运动控制系统通过 “硬件精度打底 + 算法规划指路 + 闭环修正护航 + 偏差补偿兜底”，形成全链条的轨迹控制体系，将焊接轨迹误差控制在工业级高精度范围（通常≤0.1mm），满足汽车、工程机械、压力容器等对焊接精度要求高的场景需求。
